深圳市德美森科技有限公司是韓國銀河洋行機械產業株式會社 EMICO 授權的的中國代理商:在全中國范圍內銷售該公司的執行器及其他產品，并提供一流的技術支持和閥門配套：開關型諾亞NAOH電動蝶閥，調節型諾亞NAOH電動蝶閥，開關型諾亞NAOH電動球閥，調節型諾亞NAOH電動球閥，諾亞NAOH電動調節V型球閥，電動開關風門， 電動調節風門等產品配套增值服務，產品完全根據用戶所提參數定制， 本司承諾凡是從本公司提供的產品質保期為12個月，對于大型項目可延長至發貨后18個月質量保證，并提供365天24小時技術服務。
本公司所銷售的產品廣泛應用于：發電、石油開采、石油化工、海上平臺、化工、造紙、供水、水處理、空調暖通樓宇、地鐵、礦山、冶金等重要工程，并取得了良好口碑。
|
|
作為一種角行程機構,"諾亞"系列電動執行機構適合于管道,排污及諸如垃圾處理,紙漿,造紙,造船領域使用的球閥,蝶閥,旋塞閥及風門等的配套工程。
其緊湊,簡潔的設計使它即使安裝在危險作業環境中,也能保證其高可靠性和品質。“諾亞”系列電動執行機構還能在輸出轉矩60Nm~2,500Nm范圍內提供最合理的解決方案。
|
|
 |
|
 |
|

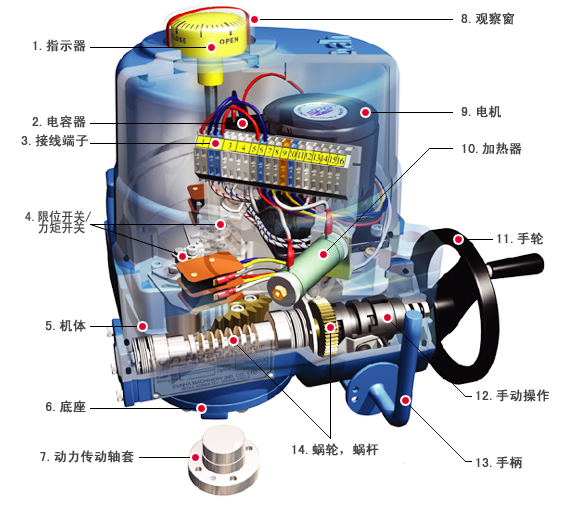

1.
指示器 |
鐘形的指示器直接裝配在主軸上，
用來在遠近距離上動態地指示閥門的位置信息。 |
|
2.
電容器 |
|
3.
接線端子 |
通過接線端子內接線口可以很容易地進行連線,此端子被設計為可在振動環境中工作。 |
|
4.
限位開關/力矩開關 |
開、關各有一個開關 |
|
5.
機體 |
6.
底座 |
7.
動力傳動軸套 |
8.
觀察窗 |
|
9.
電機 |
電機為全封閉鼠籠式感應式電機,
具有輸出功率高,慣性小的特點,適用于驅動各種閥門系統。此電機裝有自動調溫器,
并可以在單相,三相,直流之間進行切換。
|
|
10. 加熱器 |
11. 手輪 |
|
12. 手動操作 |
通過搬動手動/電動
離合器手柄，可以轉動手輪。當電機啟動時，電動執行機構將自動轉入電動模式。 |
|
13. 手柄 |
|
14. 蝸輪，蝸桿
|
精密的蝸輪,蝸桿機械系統傳遞高扭矩,高功率的同時,除了噪音極低Max.50dB)外，還有
反作用力小，壽命長的特點。另外，大范圍的輸出扭矩適用于2"到4"的閥門系列產品。 |
|
|
 |
|
 |
|
密封 |
|
合金外殼經過表面氧化處理后,具有很強的防腐能力，裝有密封圈的殼體符合IEC
IP67，NEMA4~6等防水標準。另外，殼體內設計有防爆裝置，可適合任何環境條件的工作。
|
|
配線 |
|
單向和三相電源規范化在一個模塊內,復合式接線端子可以充分滿足諸如DCS輔助接頭,
連鎖,及其它選相的要求。
|
|
組件安排 |
|
機械部件和電子模塊可以非常容易地拆除,從而改善了組裝,保養維修及更換電器的元件的條件。電動執行機構內部有足夠的空間以提供可選擇組件的安裝。
|
|
手輪 |
|
手輪的尺寸設計保證了在手動操作時的安全，省力。
|
|
手動操作 |
|
板動離合器手柄,離合器分離后可以轉動手輪,
通電啟動時, 離合器自動復位。
|
|
安裝 |
|
安裝底座符合ISO5211標準。
傳動軸套可拆卸并加工成適合閥門主軸裝配要求的尺寸。電動執行機構的位置可由傳動軸套上的4個螺孔來調整。
|
|
干燥器 |
|
設于電動執行機構內的干燥器可防止由于溫度和天氣變化而引起的冷凝。標準的20W干燥器能保持執
行機構內的所有電子元件的干燥清潔。
|
|
限位開關 |
|
限位開關是由主軸驅動的簡單而可靠的凸輪機構來控制，閥門位置用此簡單可調的開關來調整，
并且由它調整的閥位不受手工操作時“過量”與否的影響。
|
|
力矩開關 |
|
凸輪作用的力矩開關調整容易，并且提供“過負載”保護。
|
|
自鎖 |
|
優質鋼制成的蝸桿與銅青鋁合金的蝸輪之間的自鎖功能，可以防止在輸入控制信號或斷電情況下的反轉
現象。
|
|
|
|
|
 |
|
 |
|
|
 |
|
輔助限位開關
ALS |
|
對應閥門位置提供干式觸點信號（凸
輪開關結構） |
|
輔助力矩開關
ATS |
|
提供干式觸點信號至客戶端作為失效信號 |
|
|
|
 |
|
|
|
|
 |
|
閥位變送器
CPT |
|
根據PIU
板電阻值的變化，輸出直流4～20mA的信號
電源：
交流110/220V±10%，直流24V
輸出：
直流4～20mA |
|
|
|
|
|
|
|
|
 |
|
比例控制單元（PCU） |
結合位置指示單元（PIU），通過輸入信號控制閥門位置比例，并提供閥門位置的輸出信號。
|
|
輸入信號：DC4~20mA/DC2~10V/DC1~5V |
|
|
輸出信號：DC4~20mA |
|
|
電 源： AC110/220V±10%50/60Hz/DC24V |
|
|
尺 寸： 120mm×135mm |
|
|
工作溫度：-10℃~-55℃ |
|
|
分 辨 率： 最小1/500 |
|
|
相對濕度：≤90%RH（不凝結） |
|
應用功能
|
- |
自動掃描：根據位置反饋信號自動測定閥門全開/全關位置。（操作簡單，只需按Auto Scan鍵） |
|
- |
故障全關：沒有信號輸入時，執行機構自動全關。 |
|
- |
故障全開：沒有信號輸入時，執行機構自動全開。 |
|
- |
手動操作模式：Zero Null/Span Open (兩鍵操作)。 |
|
- |
選擇設置：可隨意設定某一信號為全開或全關位置。 |
|
- |
手動設置：無需外來信號直接使用PCU板上的開關，就地改變閥門位置。 |
|
|
|
|
|
|
|
|
|
|
 |
|
現場控制單元 |
|
設置在“電動執行機構”上用來在現場調控閥門位置的一個小單元。
現場開關／遠程開關
開／停／關
（開關） |
|
|
防爆/防護型現場控制單元 |
|
|
堅固的機構配以防爆型選擇器、按鍵等特殊部件，保證了其兼防水、又安全，并可以在危險的環境中工作。 |
|
|
|
|
|
|
|
|
 |
|
位置指示單元（PIU） |
|
根據閥門位置提供阻值信號（0~1KΩ
) |
|
|
|
|
|
|
|
|
 |
|
|
磁力電流接觸器和變壓器 |
|
|
變壓器與電流接觸器相結合，直接向“電動執行機構”提供控制電壓。
從
(380VAC
/
440VAC）
到（24VDC,110VAC
/
220VAC）。
|
|
|
|
|
|
|
|
|
 |
|
型號 |
最大輸出扭矩 |
操 作
時 間60/50Hz |
最大
軸徑 |
電機
F級 |
額定電流(mA) |
手輪轉數 |
重量
（Kgf) |
|
單相 |
三相 |
|
Kg/m |
90 Deg. |
mm |
W |
110V |
220V |
380V |
440V |
|
NA06 |
6 |
14/17 |
22 |
15 |
750 |
450 |
130 |
125 |
8.5 |
11 |
|
NA09 |
9 |
14/17 |
22 |
25 |
1200 |
580 |
170 |
160 |
8.5 |
11 |
|
NA15 |
15 |
17/20 |
22 |
40 |
1600 |
950 |
300 |
300 |
10 |
12 |
|
NA19 |
19 |
17/20 |
22 |
40 |
1600 |
950 |
300 |
300 |
10 |
13 |
|
NA28 |
28 |
20/24 |
32 |
40 |
1800 |
950 |
330 |
340 |
12.5 |
17 |
|
NA38 |
38 |
20/24 |
32 |
60 |
2300 |
1300 |
360 |
340 |
12.5 |
18 |
|
NA50 |
50 |
20/24 |
32 |
90 |
3900 |
1500 |
560 |
570 |
12.5 |
19 |
|
NA60 |
60 |
24/29 |
42 |
90 |
3900 |
1500 |
560 |
570 |
14.5 |
22 |
|
NA80 |
80 |
24/29 |
42 |
180 |
4700 |
2150 |
840 |
780 |
14.5 |
23 |
|
NA100 |
100 |
24/29 |
42 |
180 |
4700 |
2150 |
840 |
780 |
14.5 |
25 |
|
NA150 |
150 |
72/87 |
75 |
90 |
3900 |
1500 |
560 |
570 |
43.5 |
68 |
|
NA200 |
200 |
72/87 |
75 |
180 |
4700 |
2150 |
840 |
780 |
43.5 |
70 |
|
NA250 |
250 |
72/87 |
75 |
180 |
4700 |
2150 |
840 |
780 |
43.5 |
70 |
|
|
|
|
 |
|

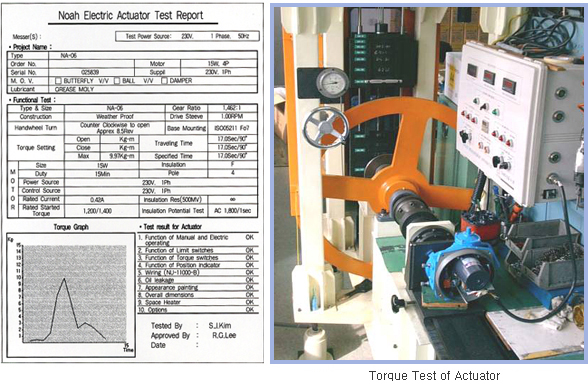

技術指標和性能 |
|
外殼 |
防水級別
IP67 Nema4和6 |
|
環境溫度 |
-20℃ to
+ 70℃, 150℃/1hr |
|
電源（60/50Hz） |
110/220
VAC, 單相
380/440 VAC, 三相 |
|
控制電源 |
110/220
VAC, 單相, 60/50Hz |
|
扭矩開關 |
2 開/關 (除
NA 06, NA 09) |
|
限位開關 |
2 開/關,
250 VAC 16A |
|
失速保護
|
內置熱保護 開
150℃±5℃/關 97℃±15℃) |
|
行程
|
90˚±5˚ |
|
指示器 |
連續位置指示 |
|
手動操作
|
手動/自動離合機構 |
|
自鎖 |
蝸輪、蝸桿提供自鎖 |
|
機械限位 |
外部調整螺釘 |
|
干燥器
|
20W（110/220VAC，24VDC） |
|
接線孔
|
兩個PF3/4”(NPT 3/4”) |
|
潤滑
|
潤滑脂（EP類） |
|
材料
|
鋼、鋁合金、青銅 |
|
表面處理
|
陽極氧化 |
|
外涂層 |
干粉、環氧聚脂、聚脂 |
|
可選項說明 |
|
EXP |
隔爆防水外殼
Ex d II B T4 IP67, EEx d
II B T4 (NEMKO) |
|
DCM |
24V DC
電機 |
|
ALS |
附加限位開關 |
|
EXT |
轉角
120˚, 135˚, 180˚, 270˚,
300˚ |
|
LCU |
本地控制單元
本地/遠程選擇開關
開/停止/關選擇開關或按鈕 |
|
PIU |
1KΩ電位器 |
|
CPT |
閥位變送器
輸出：DC 4~20mA |
|
PCU |
比例控制單元
電源：AC 110/220V 1PH，DC
24V
輸入：DC 4~20mA，DC1~5V,
DC2~10V
輸出：DC 4~20mA |
|
IMS |
I模塊式電機起動器
磁力接觸器和變壓器 |
|
|
|
|
 |
|
NA06, NA09,
NA15, NA19,
NA28, NA38
NA50, NA60,
NA80, NA100 |
|
NA150, NA200,
NA250 |
|
|
 |
|
型 號
|
NA06,
NA09 |
NA15,
NA19 |
NA28,
NA38, NA50 |
NA60,
NA80, NA100 |
NA150,
NA200, NA250 |
|

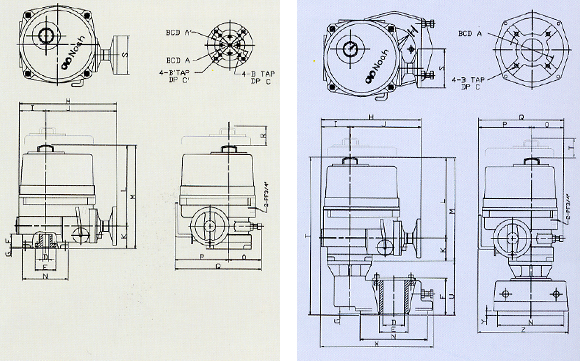

法蘭
ISO 5211 |
F07
- |
F07
F10 |
F10
F12 |
F12
F14 |
F16
*F14 |
|
A |
70 |
70 |
102 |
125 |
165 |
|
A' |
- |
102 |
125 |
140 |
*140 |
|
B |
M8 |
M8 |
M10 |
M12 |
M20 |
|
B' |
- |
M10 |
M12 |
M16 |
*M14
*M16 |
|
C |
12 |
15 |
18 |
22 |
30 |
|
D(MAX) |
22 |
22 |
32 |
42 |
75 |
|
E |
55 |
57 |
75 |
85 |
100 |
|
F |
43 |
43 |
52 |
59 |
126 |
|
G |
2 |
2 |
2 |
2 |
7 |
|
H |
231 |
261 |
285 |
325 |
325 |
|
I |
56 |
77 |
83 |
99 |
99 |
|
J |
175 |
184 |
202 |
226 |
226 |
|
K |
60 |
60 |
70 |
78 |
78 |
|
L |
213 |
213 |
250 |
283 |
283 |
|
M |
273 |
273 |
320 |
361 |
361 |
|
N |
102 |
120 |
145 |
175 |
266 |
|
O |
68 |
85 |
99 |
116 |
116 |
|
P |
113 |
139 |
159 |
191 |
191 |
|
Q |
181 |
224 |
258 |
307 |
307 |
|
R |
108 |
108 |
130 |
178 |
178 |
|
S |
102 |
102 |
125 |
170 |
170 |
|
T |
|
|
|
|
556 |
|
U |
|
|
|
|
195 |
|
X |
|
|
|
|
388 |
|
Y |
|
|
|
|
16 |
|
Z |
|
|
|
|
318 |
|
* :
供選擇法蘭用 |
|
|
|
|
 |
|
 |
|

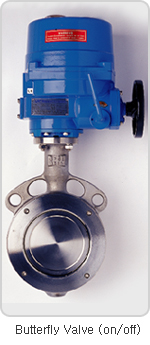

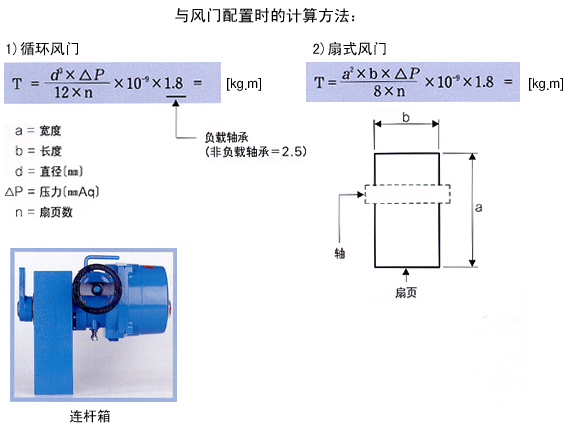

TYPE |
蝶閥 |

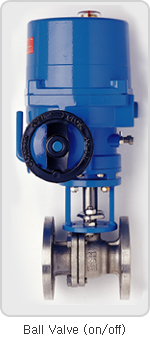

兩通閥
|
三通閥 |
|
NA06 |
80A |
40A |
|
|
NA09 |
100A |
50A |
40A |
|
NA15 |
125A |
65A |
50A |
|
NA19 |
150A |
80A |
65A |
|
NA28 |
200A |
100A |
80A |
|
NA38 |
250A |
|
100A |
|
NA50 |
|
125A |
|
|
NA60 |
300A |
150A |
125A |
|
NA80 |
350A |
|
150A |
|
NA100 |
|
200A |
|
|
NA150 |
400/450A |
|
|
|
NA200 |
500A |
250A |
200A |
|
NA250 |
600A |
300A |
250A |
|
 |
|
|
|
|
 |
|
