產品簡介： /
PRODUCTS
introduction:
|
外部聯接/
CONNECTION
符合Namur Norm標準的附件聯接方式
符合Namur Norm標準的電磁閥接口
符合ISO5210-DIN3337標準底部閥門聯接方式
一般技術參數 /GENERAL
parameter
最大額定壓力8Bar
標準工作溫度范圍-20℃～+85℃
高溫:-20℃～+150℃，低溫:-40℃～+85℃
90°±5°的行程
100%的出廠測試 |
缸體采用UNI6060壓鑄鋁合金／MATERIAL
標準陽極硬化拋光處理
極好的耐磨性
抗腐蝕
高技術的鍍孔工藝使氣缸具有低磨損高壽命
可選鍍鎳或涂高強環氧樹脂漆

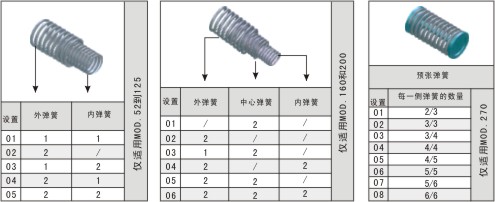

同心套疊彈簧設置/SPRING SET
標準磷化處理
高彈度和可靠性
可適應不同的氣壓和扭矩設置
長安全螺栓，保證維修時安全拆裝
SY-DA/SR系列外形尺寸相同
對稱的橫齒設計/symmetrical
rack
輸出扭矩恒定
設計緊湊
受力平衡
緊固設計確保長壽命
螺絲/SCREW
標準不銹鋼螺絲
|
合金鋼齒輪/
ALLOY STEEEL GEAR
標準產品為表面鍍鎳防腐
防腐采用不銹鋼
防斷裂設計
POM活塞導向環/
plunger RING
接觸面積大
應用自潤滑材料無需加油
長壽命
密 封/SEAL
標準型：NBR
高溫型：VITON
低溫型：HNBR
缸蓋/COVER
外涂高強度環氧樹脂漆
可選鍍鎳防腐涂層
活塞/plunger
根據需求可鍍鎳
|
|
防斷裂系統/rupture-PROOF
SYSTEM |
安裝多樣化/installation
diversification |
 |

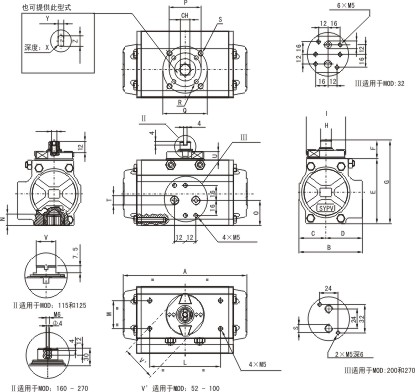

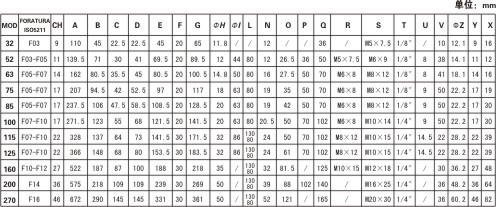

執行機構俯視圖 |

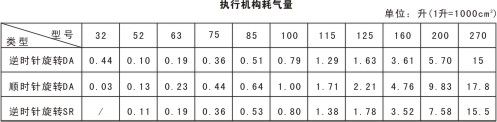

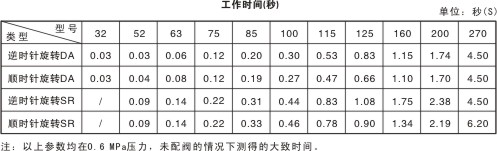

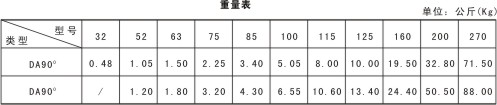

主要技術參數/primary
parameter
DA系列雙作用執行器 /DA
series
double action actuator

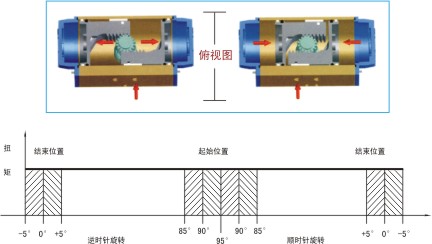

上圖的示意圖表明，雙作用執行機構的扭矩值在整個行程過程中始終保持恒定。
用戶可根據其具體要求，參考以下內容選定合適的執行機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值，參閱扭矩表及相應的氣壓值，得到的扭矩值應等于或超出所提供的扭矩值。
4、扭矩值確定下來后，查找相應的型號即可。
|
|
|
DA 雙作用扭矩表/ DA double action actuator torque
sheet |
| 型 號/type |
氣源壓力/ Air supply pressure
(bar) |
| .5 |
3 |
4 |
5 |
5.5 |
6 |
7 |
8 |
|
輸出扭矩（N·m）output
Torque for double acting actuators (Nm) |
| DA32 |
3.5 |
4.2 |
6 |
7.5 |
8 |
9 |
10 |
11.5 |
| DA52 |
8.8 |
10.7 |
14.5 |
18.3 |
20.2 |
22.1 |
25.9 |
29.8 |
| DA63 |
15.6 |
19.1 |
25.9 |
32.8 |
36.2 |
39.6 |
46.5 |
53.3 |
| DA75 |
28.9 |
35.1 |
47.5 |
59.8 |
66 |
72.2 |
84.5 |
96.9 |
| DA85 |
41.4 |
50.4 |
68.6 |
86.7 |
95.8 |
104.9 |
123 |
141.2 |
| DA100 |
65.7 |
79.8 |
108 |
136.3 |
150.4 |
1645.6 |
192.8 |
221.1 |
| DA115 |
108.8 |
132.2 |
178.9 |
225.6 |
248.9 |
272.3 |
319 |
365.7 |
| DA125 |
143.3 |
174 |
235.3 |
296.6 |
327.3 |
358 |
419.3 |
480.6 |
| DA160 |
300 |
360 |
480 |
600 |
660 |
720 |
840 |
690 |
| DA200 |
562 |
675 |
900 |
1125 |
1237 |
1350 |
1575 |
1800 |
| DA270 |
1304 |
1565 |
2086 |
2608 |
2869 |
3130 |
3651 |
4173 |
|
|
|

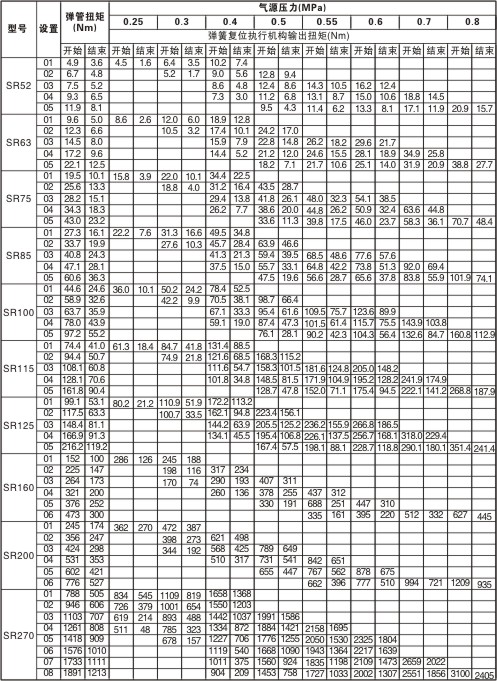

SR 單作用執行器輸出扭矩表 / SR single action actuator
torque sheet |
 |
|
SR系列彈簧復位式執行器/SR
SERIES SPRING RETURN ACTUATOR

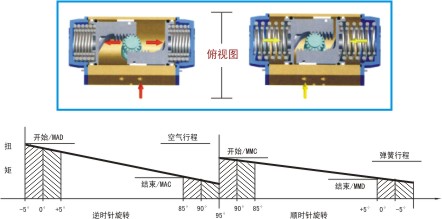

上圖的示意圖表明,彈簧復位式執行機構的扭矩不是恒定不變的而逐漸降低的。主要原因在于彈簧在空氣行程階段因
活塞運動而被壓縮,同時積累在運動轉換過程中以不斷遞減的方式獲得的能量。
空氣行程
開始/MAD:彈簧釋放狀態下的執行機構扭矩 結束/MAC:彈簧壓縮狀態下的執行機構扭矩
彈簧行程
開始/MMC:彈簧壓縮時扭矩 結束/MMD:彈簧釋放時扭矩
用戶可根據其具體要求,參考以下內容選定合
適的執行機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值,參閱扭矩表及相應的氣壓值,結合MMD和MAC間的最小值,得到的扭矩值應等于或超出所提供的扭矩
值。
4、扭矩值確定下來后,查找相應的型號即可。 |
 |
|
|
 |
 |
|
|
|
